3 Girişli Mini Işıklı 3p Anahtar Bağlantı Şeması

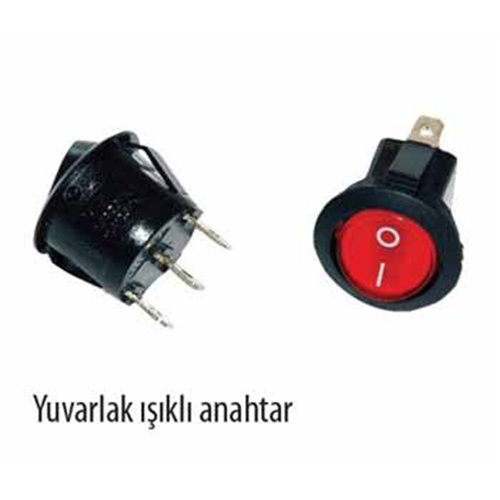

Bu yuvarlak ışıklı anahtar (genellikle mini rocker switch olarak geçer) 3 bacaklıdır ve bağlantısı şu şekildedir:

🔌 Bağlantı Şeması (3 bacaklı ışıklı anahtar)

1. Orta bacak (COM / giriş):
   • Şebekeden gelen faz (L) kablosu buraya bağlanır.
2. Bir yan bacak (LOAD / çıkış):
   • Anahtar açıkken enerji buradan çıkar.
   • Bu uçtan cihazına veya devrene giden kabloyu bağlarsın.
3. Diğer yan bacak (LED için nötr):
   • Anahtarın içindeki ışığın yanması için nötr (N) hattı buraya bağlanır.
   • Bu bağlantı yapılmazsa anahtar çalışır ama ışığı yanmaz.

💡 Çalışma Mantığı

• Anahtar “I” konumuna geldiğinde faz hattı çıkışa iletilir ve aynı anda içindeki LED/neon devreye girer.
• “O” konumunda hem çıkış kesilir hem ışık söner.

⚙️ Kısa Örnek

Kod

Faz (L) ───── Orta bacak (COM)
Yük (cihaz) ─ Yan bacak (LOAD)
Nötr (N) ───── LED bacağı

Bu görselde üç bacaklı anahtarın bağlantısı net şekilde gösteriliyor:

• Sol bacak (Giriş – AC L / Faz): Şebekeden gelen faz hattı.
• Orta bacak (Çıkış – Yük): Cihaza veya devreye giden çıkış hattı.
• Sağ bacak (Nötr – N): Anahtarın içindeki LED’in yanması için nötr hattı.

Anahtar “I” konumuna geldiğinde faz hattı çıkışa iletilir ve aynı anda LED yanar. “O” konumunda devre kesilir, ışık söner.
